Descrição
Descrição

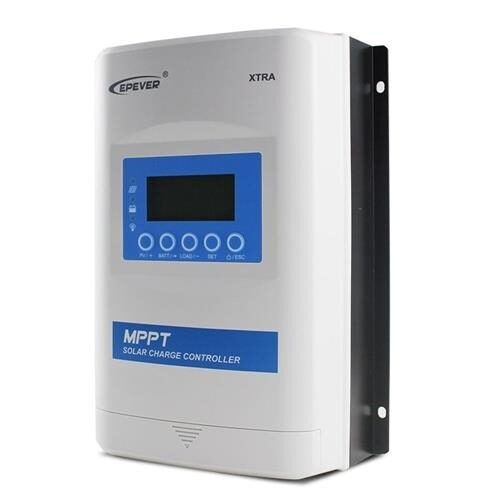

O controlador de carga MPPT 20A XTRA 2010N da marca Epever funciona como um regulador de tensão para o sistema de energia solar fotovoltaico. Ele é capaz de reduzir a tensão do arranjo de painel solar para o mesmo nível de tensão de operação da bateria estacionária (12Vcc ou 24Vcc com detecção automática) e carregar o banco de bateria. Ele posui a função de compensação da temperatura, que garante o carregamento correto da bateria solar, otimizando o desempenho e prolongando sua vida útil. O controlador solar XTRA 2010N da Epever trabalha com 20A de corrente nominal tanto para carga, quanto para descarga. Destaque para o grau de proteção IP 33 que protege sem causar danos o circuito interno contra partículas sólidas de até 2,5mm e meio líquido como borrifos de água.
Ele ainda pode ser utilizado com o medidor remoto, no qual possibilita monitorar o status operacional e os códigos de erro tanto do controlador solar e quanto do inversor ao mesmo tempo. O botão de ligar/desligar do controlador de carga controla a partida ou parada do inversor, o que pode reduzir as perdas relacionadas ao inversor e estender a vida útil do sistema. Clique aqui para saber mais.
Os controladores de carga MPPT possuem a mais avançada e eficiente tecnologia de conversão da energia. Eles conseguem buscar o ponto de máxima potência da placa solar e extrair cerca de 20 a 30% a mais de energia do painel fotovoltaico, se comparado a um controlador de carga PWM. Pelo visor é possível acompanhar as informações do arranjo fotovoltaico, nível de carga e capacidade da bateria e energia consumida pela carga CC, além de poder configurar e programar funções de reconhecimento automático de dia e noite. Dentre as aplicações mais utilizadas, podemos destacar usos em sistemas de monitoramento urbano e rural, rodovias, segurança, iluminação e eletrificação rural. Veja outras aplicações.
O controlador de carga e descarga é um dos itens mais baratos dentro de um sistema de energia solar off grid, no entanto ele é o equipamento com uma das tarefas mais importantes no sistema fotovoltaico, a proteção da bateria – o item que armazena toda a energia convertida pelo painel solar. O controlador solar protege a bateria contra sobrecarga e descargas profundas, otimiza o processo de carga e preserva e garante maior vida útil das baterias.
Monitore, programe e acompanhe os parâmetros do Sistema de Energia Solar Fotovoltaica com o medidor remoto, datalogger, adaptador Wi-fi, entre outros. *Verifique o manual do produto.
ITENS INCLUSOS
• Controlador de Carga MPPT 20A 12/24V – Epever XTRA 2210N
• Manual de Instrução
• Display XDS2 (LCD com 5 botões)
| Tecnologia |  |
MPPT |
| Tensão da Bateria |  |
12/24 V |
| Corrente de Carga |  |
20 A |
| Tensão Máx. do Sistema |  |
100 Vcc |
| Bitola Máxima do Cabo |  |
6 mm² |
| Aterramento |  |
Negativo |
| Garantia |  |
2 anos |
DESTAQUES E FUNCIONALIDADES DO CONTROLADOR SOLAR
 |
Bateria de Lítio | |||
| Este controlador de carga solar é capaz de suportar baterias tanto de chumbo-ácido, quanto Íon-Lítio para armazer a energia capatada pelo painel solar fotovoltaico. Para configurá-lo corretamente recomenda-se utilizar o software de computador. |
| Menores Perdas |  |
|||
| Devido a sua tecnologia, os controladores de carga MPPT minimizam as perdas de potência na conversão obtendo o máximo de energia sob quaisquer condições. Sua eficiência pode chegar até 98%. |
 |
Eficiência | |||
| Estes controladores de carga possuem avançada tecnologia MPPT, no qual reconhecem e acompanham rastreiam o ponto de máxima potência da placa solar fotovoltaica, resultando em um ganho de eficiência em até 30%. |
| Dia ou Noite |  |
|||
| O controlador de carga solar reconhece dia e noite automaticamente por meio do monitoramento da tensão e corrente elétrica das placas solares. A partir destas informações, ele liga ou desliga o sistema fotovoltaico. |
 |
Carga Inteligente | |||
| A recarga da bateria estacionária é monitorada pelo controlador de carga e realizada em 3 diferentes estágios: carga, absorção e flutuação. Eles mantêm o bom funcionamento da bateria e prolongam sua vida útil. |
| Proteções Completas |  |
|||
| O inteligente e avançado sistema eletrônico do controlador assegura proteção contra diversas falhas como: sobretensão, sobrecorrente, curto-circuito, temperatura alta, inversão de polaridade, sobrecarga e sobrepotência. |
 |
Estabilidade do Sistema em Temperatura Alta | |||
| O controlador MPPT consegue limitar a corrente e reduzir as funções de carregamento da bateria estacionária, assegurando estabilidade do sistema fotovoltaico mesmo se o painel solar esteja instalado em um local com alta variação de temperatura. |
| Acessórios |  |
|||
| Este controlador de carga possui entrada exclusiva RS485 no padrão cabo Ethernet (RJ45) que permite comunicação com diversos acessórios como adaptador Wi-fi, data logger, medidor remoto e conexão com computador. |
 |
Selo de Desempenho Aprovado pelo Inmetro | |||
| Este produto tem seu desempenho avaliado pelo Inmetro e está em conformidade com o Programa Brasileiro de Etiquetagem. |
ESPECIFICAÇÕES
| Tipo de Algoritmo de Carga: | MPPT | |
| Modelo: | XTRA 2210N | |
| Tensão Nominal do Sistema: | 12/24 V (automático) | |
| Corrente de Carga: | 20 A | |
| Corrente de Descarga: | 20 A | |
| Máxima Tensão da Bateria: | 32 V | |
| Tensão Máxima do Sistema*: | 100 V | |
| Tipos de Bateria: | Selada, Gel, Ventilada e Lítio | |
| Visor: | Sim | |
| Programável: | Sim | |
| Entrada USB: | Não | |
| Bitola Máxima do Cabo: | 6 mm² | |
| Aterramento: | Comum Negativo | |
| Código IP: | IP 33 | |
| Dimensões: | 217 x 158 x 56,5 mm | |
| Peso: | 0,96 kg | |
| Temperatura de Operação: | -25°C ~ +50°C |
*Na condição de temperatura mínima do ambiente de operação.
| Máxima Potência dos Painéis Fotovoltaicos | |||||||||
| Tensão da Bateria | Potência Máx. de Carregamento | Potência Máx. de Painéis | |||||||
| 12V | 260W | 390W | |||||||
| 24V | 520W | 780W | |||||||
APLICAÇÕES
• Residencial Isolado
• Estações de Transmissão de Rádio
• Eletrificação Rural
• Segurança e Monitoramento
• Comunidades Remotas
• Sistemas Emergenciais
• Sistemas de Telecomunicações
• Sistemas Modulares
 |
 |
 |
 |
| Veículos Móveis (Trailers) | Iluminação Pública | Barcos e embarcações | Gerador Solar Móvel |
TIPOS DE SISTEMA
• Sistema Isolado ou Autônomo – Off-Grid
Se o objetivo é gerar a própria energia, o sistema isolado ou remoto é uma excelente opção. Este sistema produz e armazena energia em baterias para garantir acesso a eletricidade mesmo em períodos sem sol. Geralmente é utilizado em aplicações de bombeamento de água, ou com controladores de carga e inversor solar no intuito de alimentar equipamentos de uso em residências ou comércios.

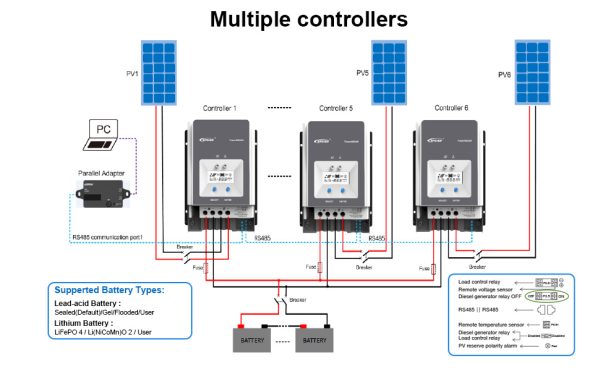

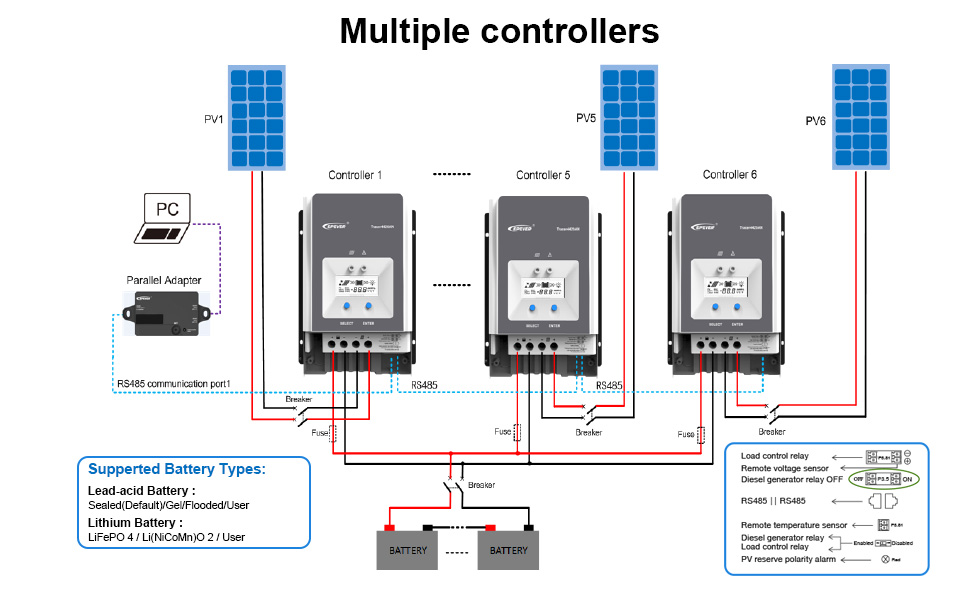

*Exemplo de esquema de ligação de um controlador de carga. Para mais detalhes, confira o manual do produto.
ITENS RECOMENDADOS:
• Placa Solar Fotovoltaica – Faz o papel de coração, “bombeando” a energia para o sistema. Podem ser um ou mais painéis e são dimensionados de acordo com a energia necessária. São responsáveis por transformar energia solar em eletricidade..
• Inversor Solar Off Grid – Cérebro do sistema. São responsáveis por transformar os 12/24/48 V de corrente contínua (CC) das baterias em 110 ou 220 V de corrente alternada (AC), ou outra tensão desejada.
• Bateria Estacionária – Trabalham como pulmões. Armazenam a energia elétrica para que o sistema possa ser utilizado quando não houver sol.
• Cabos e Conectores MC4 – Conduzem a corrente elétrica entre os equipamentos no sistema de energia solar fotovoltaico.
• Acessórios – Complementam as funcionalidades dos controladores de carga. *Verifique no manual a compatibilidade com os acesssórios.
OUTRAS INFORMAÇÕES DO CONTROLADOR DE CARGA DE 20A PARA ENERGIA SOLAR
FABRICANTE DO CONTROLADOR DE CARGA SOLAR – EPEVER
(Veja mais informações sobre este fabricante)
A Beijing Epsolar Technology Co. Ltd, fundada em 2007, é uma empresa de alta tecnologia especializada em pesquisa, manufatura e marketing de produtos para energia solar fotovoltaico. Em seu portfolio é possivel encontrar tanto produtos como controlador de carga, inversor solar off grid, drivers de LED, unidades de energia especiais, entre outros, bem como projetos e fornecimento de sistemas especiais. A companhia comercializa para mais de 120 países e seu processo e produtos possuem as mais rigorosas certificações tais como ISO9001: 2008, CGC-SOLAR, CE, ROSH, FCC e ETL.
O nome Epsolar é a união de EP que significa “Efficient Power” e SOLAR que remete à “Solar Fotovoltaica”, indicando os principais produtos de fabricação da empresa para o segmento de energia solar fotovoltaico. Desde 2015, a marca vem sendo substituída pelo novo nome, Epever (EP – Efficient Power | EVER – Forever), que traduzido ao português significa “Energia Eficiente para Sempre”, revelando ao público a determinação em fornecer produtos de energia de alta qualidade aliado ao excelente serviço de atendimento ao cliente..
